150 Pressure Turbo Napkollektor

Általános leírás

• A 150 Pressure Turbo típusú napkollektor, kiválóan alkalmas, 3-4 fős háztartások használati meleg vizének előállítására.
• A rendszer, a 15 Turbó vákuumcsővel, átlagosan 150-200 liter használati meleg víz előállítására alkalmas naponta.
• A 150 Pressure Turbo egy Nyomásos rendszer, amely azt jelenti, hogy a használati meleg vizünket, egy belső hőcserélő beszerelésének köszönhetően, hálózati nyomáson tudjuk használni. Nem lesz szükségünk Nyomásfokozó szivattyú alkalmazására, valamint a kollektort akár a kertben is felállíthatjuk, a nyomás akkor sem lesz alacsonyabb.

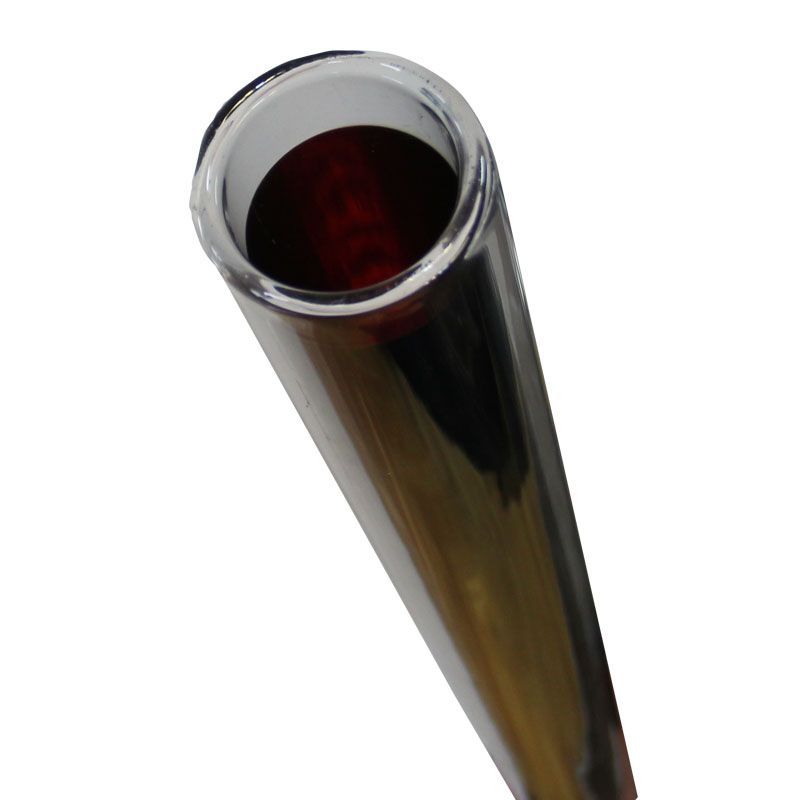

• A 150 Pressure Turbo-t csak és kizárólag TURBÓ csövekkel forgalmazzuk. Ezek, a hagyományos alumínium bevonat helyett, réz bevonattal vannak ellátva, ezáltal is maximalizálva a beeső napsugárzás abszorbációját.

A rendszer fő részei:

• 1 darab, 137 literes űrtartalmú Nagytartály
• 1 darab 5 literes űrtartalmú, Utántöltő tartály
• 1 szett Vázszerkezet, amely ferde tetőre való szerelésre alkalmas.
• 15 darab Turbó vákuumcső
• 1 darab Levegőztető pipetta
• 15 darab fekete porvédő gumi
• 15 darab csészetartó
• 15 darab szilikon tömítés (Beépítve a rendszer nagytartályába)
• 1 darab fekete gumitömítés a nagy és az utántöltő tartály közötti szigetelésre

A rendszer működése

• Utántöltés

A napkollektor utántöltése, a Nagytartály tetején található, utántöltő tartály segítségével történik. A hálózati hideg vizet, belevezetjük, az utántöltő tartályba. Az ott elhelyezkedő úszó, a víz szintjét érzékelve, zárja és nyitja az úgynevezett, Jakab-szelep tömítéssel a víz útját, ezáltal állandósítva a víz szintjét a kollektorban. Azonban, mivel a Gravitációs rendszerekkel ellentétben, a Nyomásos rendszerek esetében, nem a nagytartály vizét, hanem a belső hőcserélőn áthaladó vizet fogjuk használni. A nagytartály vize azonban folyamatosan csökken, hiszen annak ellenére, hogy nem azt fogyasztjuk, a felső pipettán, a forrásponton levő víz, lassan, de folyamatosan párologhat, melyet a fenti módon, pótolni kell

Az utántöltő tartályról részletesen, a lenti képen tájékozódhat.

• Vízmelegítés

Miután a napkollektort a fent említett módszerrel feltöltöttük, elkezdődik a termelési szakasz, amely során, a tárolóban felgyűlt vízmennyiséget, a rendszer elkezdi felmelegíteni. A vákuum csövekben, az abszorbált hőenergia következtében, a víz hőfoka emelkedni kezd, majd a meleg víz könnyebb fajsúlya miatt felemelkedik a nagytartály felső részébe, helyére pedig hidegvíz áramlik. Így gyakorlatilag egy a hideg és meleg víz fajsúlykülönbsége következtében kialakuló, folyamatos áramlás alakul ki a napkollektor belsejében. Ez a felmelegedett víztömeg, felmelegíti a nagytartály belső hőcserélőjén keresztülhaladó használati vizet. Tehát a nagytartály vize, gyakorlatilag csak egy hő átadó közeg szerepét tölti be.

• Téliesítés

A rendszer, egy úgynevezett 3 évszakos modell. Ez gyakorlatilag azt jelenti, hogy a napkollektort tavasz, nyár, ősz ciklusban lehet használni. Amikor a hőmérséklet tartósan 0 fok alá esik, akkor a külön az erre a célra a nagytartály alján elhelyezett leeresztő nyílást egy csappal megnyitva, a kollektor vizét le kell engedni. A Nyomásos rendszerek esetében, különösen ügyelni kell, a hőcserélő víztelenítésére. Ezt, a felmenő hidegvíz elzárásával, és a lejövő meleg víz megengedésével érhetjük el.

Lásd lentebb: A nagytartály vázlatos rajza, a kistartály vázlatos rajza, valamint a turbó vákuumcsövek működési rajza.

Bekötési lehetőségek:

• Bekötés meleg ágra:

Ezt a bekötési módot akkor lehet alkalmazni, ha ki akarjuk kerülni a meleg víz előállító berendezést vagy a napkollektor vizét, közvetlenül a felhasználási pontra szeretnénk vezetni.

Ez abban az esetben fontos, amennyiben a vízmelegítőnk, nem képes érzékelni a beérkező víz hőfokát. Például egy régi típusú fali vízmelegítő esetében, a kazán automatikusan elkezdené melegíteni, a már forró vizet.

Alternatív megoldásként, a vízmelegítő bemenő hideg ágába is bevezethetjük a napkollektor vizét, és két csappal szabályozva módosíthatjuk a víz útját.

• Alap bekötés hideg ágra:

A Nyomásos rendszerek esetében, a lejövő meleg víz, hálózati nyomással érkezik. A meleg vizet, közvetlenül a meleg víztermelő egység, bemenő hideg ágába vezetjük. Ebben az esetben az egységbe szerelt termosztátra beállított hőfoknál, magasabb hőfokú víz áramlik a rendszerbe, az nem fog bekapcsolni.  A beépített termosztatikus keverőszelep a forrázás elkerülésére szolgál.

Kiemelten javasolt, a bekötés során alkalmazni a következő kiegészítő termékeket:

• Nyomáscsökkentő

Mivel az utántöltő tartályba, a hálózatból érkező hidegvíz nyomása, nem lehet több mint 1,2-2 Bar, ezért az utántöltő tartályba felmenő hideg ágra, mindenképpen javasoljuk, egy nyomáscsökkentő bekötését, amely a nyomásingadozások megszüntetésével, megelőzi az utántöltő tartályban a Jakab-szelep meghibásodását. A tökéletesen ideális működéshez, igyekezzenek a felmenő nyomást 1,5 Bar körül tartani.

• Termosztatikus keverőszelep

A lejövő vízhőfok maximalizálásával, megelőzhetőek a forró vízzel való érintkezésből fakadó balesetek

• Magic magnet vízkezelő:

A Magic Magnet felszerelése, a napkollektorba felmenő hidegvíz ágra, nagymértékben hozzájárulhat, az esetleges vízkőlerakódás megelőzéséhez, vagy annak a mértékének a csökkentéséhez.

A 150 Pressure Turbo napkollektor téliesítése :

A Grünpower típusú, felsőtartályos napkollektorokat, amennyiben a hőmérséklet tartósan - 5 Celsius fok alá esik, téliesíteni, vagyis vízteleníteni kell. Ezt, a különböző típusú napkollektorok esetében, a következő módon kell végrehajtani:

- Hőcserélő spirál víztelenítése:

A hőcserélő víztelenítéséhez el kell zárni a hőcserélő spirálhoz vezető főbetápláló hideg-ág csapját, (2) - Ez azért szükséges, hogy a kollektor ne kapjon víz-utánpótlást - és a kivezető meleg-ágat (3). A spirálból a víz a hideg- és meleg-ágak aljában elhelyezett töltő-ürítő csapok megnyitásával engedhető le (ezek segítségével tud távozni a spirálból és a csövekből a víz).

- A napkollektor tartályának víztelenítése:

A víztelenítést a napkollektor felmenő hidegvíz ágának elzárásával (1), és a tartály alján található vízleeresztő (4) segítségével végezhetik el. A vákuumcsöveket nem szükséges vízteleníteni, mivel a bennük maradt víz néhány nap alatt elpárolog.
Természetesen az összes fel- és lemenő vízcsőből ki kell engedni a vizet.

Lásd a képen:

1: Nagytartály utántöltési csonk
2: Átfolyó használati meleg víz, bevezető csonk
3: Átfolyó használati meleg víz, kivezető csonk
4: Nagytartály víztelenítő csonk
